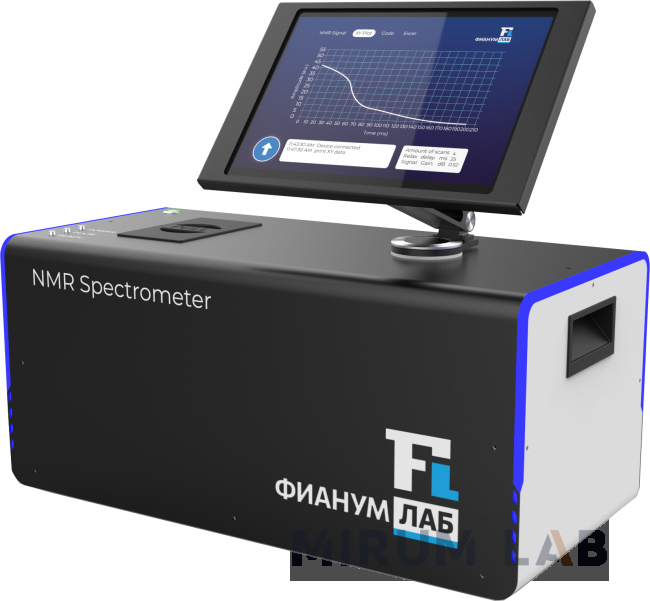

ЯМР-анализатор
«ФИАНУМЛАБ»

  • Позволяет определять:
    - Общую пористость (Кп);
    - Распределение пор по размерам (Т2);
    - Расчетную проницаемость.

    При наличии пиролитического анализатора «ФИАНУМЛАБ» рассчитывает для образцов горных пород:
    - Коэффициент водонасыщенности (Кв);
    - Коэффициент нефтенасыщенности (Кн).

    Технические характеристики

    Блок основной

    ДхШхВ – 590х300х260 мм;
    Вес – 55 кг;
    Напряжение питания – (220 ± 20) В;
    частота (50 ± 1) Гц;
    Потребляемая блоком электроники мощность ~150 Вт.

    Система электронная

    Цифровая система контроля работы магнитов, передачи параметров эксперимента, получения и регистрации результатов в процессе эксперимента;

    Система магнитная

    Магнитная система для создания импульсных последовательностей и проведения эксперимента:
    Частота резонанса – до 22 МГц;
    Переключение режима детектирования для образцов 10х10 и 30х30 мм;
    Вид детектирования – цифровой квадратурный.

    Встроенный ПК-планшет

    ПК-планшет 13», Intel Core i5, оперативная память 8 ГБ, встроенная память 256 ГБ, Wi-Fi, Win11. Выполняет функции автономного контроля рабочей станции: создание проекта, выполнение экспериментов, визуализация и анализ данных, создание отчетов и др.

    Программное обеспечение

    Работа в последовательности CPMG;

    Автоматическая настройка (подстройка) резонансной частоты, временных характеристик импульсных последовательностей, коэффициента усиления;

    Программная обработка полученных данных (релаксационных кривых) с приведением к спектральному распределению Т2;

    Результаты экспериментов хранятся в базе данных с привязкой к проектам с указанием месторождений, скважин, площадей и др.;

    Автоматический расчет общей пористости (Кп);

    Автоматический расчет распределения пор по размерам и проницаемости на основании распределения Т2;

    Возможность внесения пиролитических данных о плотности нефти и её содержании (мг/г породы) в исследуемом образце для автоматического расчета коэффициентов водо- (Кв) и нефтенасыщенности (Кн);

    Обширные возможности экспорта файлов в электронные таблицы Excel (.csv, .xlsx) и Open Office (.stw, .stc), векторный (.eps, .svg, .pdf), растровый (jpg, .png и др.) и текстовый (.txt, .rtf, .docx и пр.) форматы.

    Почему 22 МГц лучше, чем 2 МГц?

    За счёт использования магнитно-резонансной системы высокой частоты до 22 MГц система позволяет с максимальной точностью определять пористость и рассчитывать проницаемость нетрадиционных, сланцевых низкопроницаемых коллекторов и перекрывающих отложений.

    Использование запатентованной методики комплексирования данных ЯМР-релаксометрии и пиролиза позволяет определять прямым методом количество УВ и фиксировать коэффициенты водо- и нефте-насыщенности на образцах любой геометрии от 5 до 30 мм по максимальному сечению (буровой шлам, куски породы и стандартные образцы керна).

    Технология оптимизирована для изучения пород отложений типа «ТРИЗ», глинизированных, карбонатизированных, содержащих «тяжёлые» УВ, «бажениты», сланцы и иных горных пород имеющих тонко-капилярные системы фильтрации.

    Инновационная система ЯМР-релаксометр «ФИАНУМЛАБ» в сравнении с аналогами:

    При данной конфигурации установки величина нагрузки на образец задается и контролируется пользователем в ручном режиме.

    • Уменьшает «мертвое время» анализа;
    • Уменьшает влияние шума (отношение «сигнал/шум» повышается);
    • Позволяет проводить анализ с меньшим временем между эхо-импульсами (ТЕ);
    • Уменьшает время анализа (количество накоплений до получения качественного сигнала).
    Почему 22 МГц – это технология «high end»?

    Существует мнение о влиянии естественной магнитной восприимчивости горных пород на работу магнитных систем ЯМР-релаксометров высокой частоты, тем не менее степень её влияния является дискуссионной.

    Объективно:

    • Явление «помех» и их влияние находится в области изучения и не имеет конечных ответов;
    • Oxford Instruments, являющиеся стандартом ЯМР исследований, имеют в своей линейке прибор GeoSpec LT – 23 MHz (29 mm. )

    Таким образом, ЯМР-релаксометр «ФИАНУМЛАБ» является не уступающей Российской технологией, предлагающей новые стандарты точности и применимости.

    Наши направления развития?

    Мы сосредоточены на решении следующих задач:

    • Добавление базовых импульсных последовательностей:
      • «инверсия-насыщение»,
      • «инверсия-восстановление»,
      • эхо.
    • Получение распределения Т1 и построение графических карт Т1-Т2.
    • Функции анализа архивных данных в БД (в т.ч. по запросам пользователей).
    • Модуль визуализации для построения графиков изменения петрофизических свойств (Кп, Кв, Кн и др.) от глубины, создание профилей изменения петрофизических параметров по ряду скважин.
    • Специализированная ячейка для имитации пластовых условий (давление, температура).
    • Система мониторинга температуры на поверхности образца в процессе эксперимента.
    • Модуль ионного обмена.
