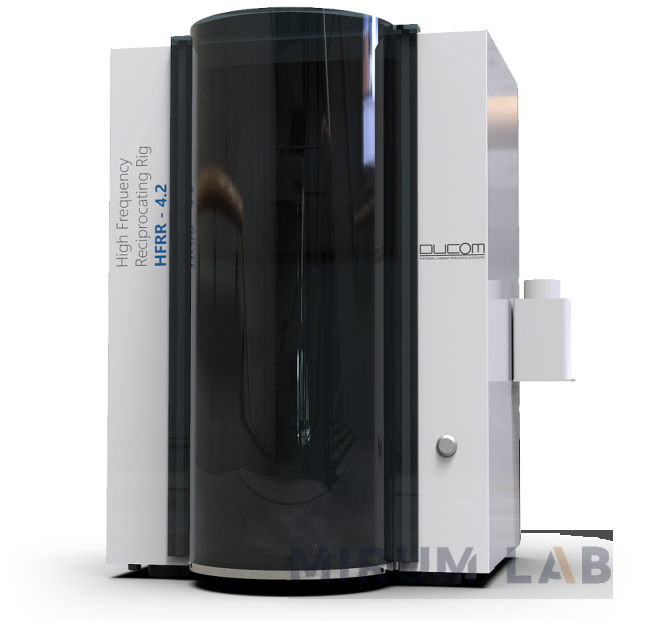

Высокочастотная поршневая установка
HFRR 4.2

  • Высокочастотная возвратно-поступательная установка Ducom HFRR 4.2 используется для испытаний смазывающих свойств (или коэффициента трения и износостойкости) дизельного топлива в соответствии со стандартами, такими как ASTM D6079 и ISO 12156.

    Прибор Ducom HFRR 4.2 также может использоваться для экспериментов, выходящих за рамки стандартов ASTM и ISO, поскольку его параметры имеют широкий диапазон, что позволяет проводить индивидуальные испытания.

    • Частота: 10 - 200 Гц
    • Нагрузка: 1 - 10 Н
    • Температура: окружающей среды до 150 °C
    • Влажность отн.: 30 - 85%

    Рис. 1. Механическая часть высокочастотной возвратно-поступательной установки Ducom (HFRR 4.2).

    Рис. 2. Профили износа и средний диаметр пятна износа (MWSD) для дизельного топлива,
    собранного с разных заправочных станций в Гронингене, Нидерланды.

    Применение
    • Контроль качества дизельного топлива, поставляемого различными НПЗ или другими поставщиками.
    • Роль различных видов биотоплива в смазывающей способности дизельного топлива
    • Синергетический эффект покрытий и компонентов дизельного топлива в прогнозировании срока службы топливных насосов.
    • Проверка диапазона модификаторов вязкости и граничных присадок для улучшения низкой смазывающей способности дизельного топлива с низким содержанием серы
    • Смазывающие свойства моторных масел при высоких температурах в зависимости от базового масла, противоизносных присадок и модификаторов вязкости.
    Принцип работы системы

    Прибор Ducom HFRR - это трибометр типа шар-диск (рис. 3). Основными компонентами прибора HFRR являются главный испытательный модуль HFRR и объединенный блок управления и влажности. HFRR имеет механическую часть, содержащую верхний и нижний образцы, испытательную ванну для пробы топлива при нижнем образце. Подвижный верхний образец представляет собой шар, закрепленный в сепараторе, оказывающий нагрузку на диск с помощью набора грузов. Верхний образец совершает линейное возвратно-поступательное движение с помощью электродинамического вибратора с фиксированной длиной хода 1 мм и переменной частотой возвратно-поступательного движения. Диск закреплен внутри ячейки с жидкостью, которая нагревается снаружи парой резистивных нагревателей. Ячейка с жидкостью соединена с изгибом, несущим пьезоэлектрический датчик, который используется для измерения силы трения, создаваемой на границе раздела шар-диск. Контроллер влажности HFRR управляет влажностью в испытательной камере во время эксперимента. После начала работы состояние воздуха внутри установки контролируется. Осушение воздуха в системе за счет конденсации избыточной влажности воздуха или увлажнения воздуха за счет испарения конденсата или дистиллята обеспечивает постоянное приведение фактического уровня влажности в соответствие с заданным значением за счет циркуляции воздуха между устройством и испытательной зоной. Электронный блок управления контролирует все функции оборудования и выполняет испытания в последовательности, заданной в программном обеспечении.

    Рис. 3. Схема высокочастотной возвратно-поступательной установки (HFRR 4.2).

    ОПЦИОНАЛЬНО
    • Система получения изображений
    • Высокотемпературный блок
    • Измерение сопротивления электрического контакта (ECR)
    • Модуль испытания бензина
    • Цифровой лаборант MOOHA
    • Автоматическое прогнозирование следов износа шара с использованием алгоритма машинного обучения AI (Рис. 4)

    Рис. 4. Прогноз среднего диаметра пятна износа шара, тестируемого в дизельном топливе.
    (A) Исходное изображение,
    (B) автоматическая маска и
    (C) прогноз диаметра пятна износа шара.

    Технические характеристики
    Параметр Значение
    Скорость 0 - 1,500 об/мин
    Нормальная нагрузка 500 - 5,000 Н
    Сила трения 0 - 100 Н
    Температура От комнатной до 60 °C
    Количество тестируемого масла 40 мл
    Конический роликоподшипник SKF 32008X
    УПРАВЛЕНИЕ ПРИБОРОМ И СБОР ДАННЫХ

    Рабочие параметры в Ducom HFRR контролируются программным обеспечением WinDucom на основе LabVIEW (Рис. 5). Оно имеет встроенную архитектуру пользовательского интерфейса с защитой от ошибок. Это означает, что необходимо всего несколько щелчков мышью, чтобы начать тест в соответствии со стандартами ASTM/ISO/IP. ПО собирает и отображает данные по силе трения, коэффициенту трения, температуре и влажности. Рабочую частоту и нагрузку необходимо вводить вручную. Результаты различных тестов могут быть наложены друг на друга для сравнительного просмотра, также данные могут быть экспортированы в другие форматы, такие как Excel.

    Рис. 5. Окно программного обеспечения WinDucom для HFRR 4.2.

    ЦИФРОВОЙ МОДУЛЬ

    MOOHA - это цифровой лаборант с мощными функциями, которые могут помочь сохранить ваш прибор в отличном состоянии, а ваши данные испытаний будут в безопасности и легкодоступны. Его функции автоматического ведения журнала и отчетности обеспечивают надежную защиту данных от несанкционированного доступа. Больше можно узнать по ссылке www.ducom.com/digital

    Рис 6. В программном обеспечении MOOHA для WEB доступны несколько функций: аналитика производительности, управление устройствами, история данных (цифровой журнал), запасные части и многое другое.
