Трибо-стенд
MFT 1.0

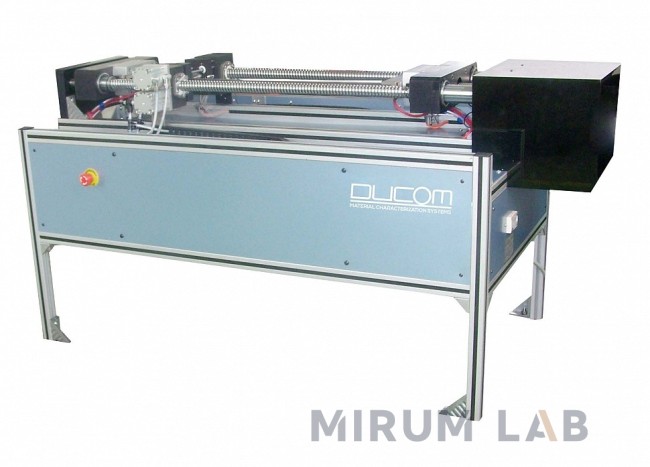

  • Технологический процесс горячей обработки металлов осуществляют при высоком давлении и температуре в зоне контакта с раскаленным металлом. Для оценки срока службы инструмента требуются данные о трении и износа. Высокотемпературный трибометр DUCOM MFT 1.0 предназначен для моделирование условий, близких к реальным.

    Рабочим телом является стальная пластина. Система захватов зажимает полосу в тиски, которые твердо прижимают пластину во время испытания с обоих концов. На пластину подается ток высокого нарпяжения, в результате чего пластина нагревается до заданной температуры. Контртело представляет собой штифты (пальцы) и может быть нагрето независимо от рабочего тела. Как только образец и контртело достигают заданной температуры, начинается проведение эксперимента. В случае необходимости, в любое время можно использовать суспензию для охлаждения и смазки поверхностей. Штифты зажимают пластину с задаваемой нагрузкой Fn и начинают перемещаются вдоль длины рабочего тела.

    В конце испытательного цикла, полоса разгружается и установка готова к следующему циклу испытаний. Цикл останавливается после использования всех пластин, необходимых для требуемой длины скольжения.

    Гибкая подстройка под требования пользователя

    Установка DUCOM MFT 1.0 выпускается по индивидуальному заказу. Проектирование и изготовление установки производится в тесном контакте с заказчиком, что позволяет учесть все индивидуальные требования лаборатории.

    Услуги, входящие в комплект поставки:

    • Разработка высокотемпературного трибометра
    • Производство после согласования заказчиком технических характеристик
    • Пробные исследования на образцах Заказчика
    • Пуско-наладочные работы по установке трибометра в лаборатории Заказчика
    • Обучение
    • Гарантия один год на конструкцию и существенные дефекты
    • Сервисная поддержка во время гарантии

    Комплект поставки (типовой):

    • Трибометр DUCOM MFT 1.0 – основная система;
    • Контрольно-измерительное оборудование:
      • Разработка высокотемпературного трибометра
      • Производство после согласования заказчиком технических характеристик
      • Пробные исследования на образцах Заказчика
      • Пуско-наладочные работы по установке трибометра в лаборатории Заказчика
      • Обучение
      • Гарантия один год на конструкцию и существенные дефекты
      • Сервисная поддержка во время гарантии
    • АРМ на базе ПК последнего поколения и программным обеспечением для управления установкой позволяет обеспечить:

      Управление работой системы:

      Параметры для проведения исследования встроены в программу. Она включает испытательную нагрузку (Fn), скорость скольжения (v), температуру полосы (Ts), температуру инструмента (Tt), количество испытываемых полос и детали цикла подачи хладагента. Программное обеспечение позволяет проводить исследования в автоматическом режиме.

      Сбор данных в непрерывном режиме:

      Во время исследования происходит сбор следующих параметров:

      • Нормальный нагрузка (Fn)
      • Фрикционная сила (Ft)
      • Коэффициент трения (Му)
      • еличина акустической эмиссии (Ае)
      • Электрический потенциал (ЕС)
      • Температура пластины (Ts)
      • Температура инструмента (Tt)
      • ндикатор испытательной полосы

      Обработка данных:

      Построение графиков на основе экспериментальных данных в режиме онлайн: Полученные данные могут выводиться как графически, так и в формате Excel.

    • Набор инструментов для проведения исследований и обслуживания прибора - 1 комплект
    • Паспорт и руководство по эксплуатации на русском языке
    • Спецификация на датчики, инструменты, узлы машины
    • Комплект для подключения к сжатому воздуху – 1 комплект
    Ключевые особенности:
    • Простая конструкция трибометра, компактный и современный дизайн;
    • Непродолжительное время разогрева установки;
    • Возможность использования различных рабочих тел и материалов образцов ( с покрытиями и без). Основной материал пластины должен быть электропроводным;
    • Длина пластины может измеряться за счет установки датчиков линейного перемещения (LVDT);
    • Представленная компановка трибометра позволяет осуществлять быструю смену образцов;
    • Конструкция трибометра выполнена из высокопрочных материалов;
    • Комплект поставки установки включает все необходимое дополнительное оборудование и аксессуары для калибровки и обслуживания установки;
    • Автоматическое формирование отчета об эксперименте.
    Технические характеристики
    Параметр Размерность Мin. Max. Примечания
    Испытательная полоса - длинна мм 1000 ±100
    Испытательная полоса - толщина мм 1 3
    Испытательная полоса - ширина мм 8 12
    Инструментальный штифт (палец) мм 10 х 10 х 20 Плоский или изогнутый наконечник
    Температура пластины °С Комнатная 1000 ±5 °С
    Температура контртела °С Комнатная 700
    Тестовая нагрузка (Fn) Н 0 5000 Цена деления: 1Н
    Тангенциальная сила (Ft) Н 0 5000 Цена деления: 1Н
    Перемещение нм 0 2000 Цена деления: 10 нм
    Скорость скольжения мм/с 0 200
    Скорость охлаждения контртела °С/сек ≥35 С помощью охлаждающей жидкости
    Длина хода мм 100 1000
    Габариты установки
    Вес
    Электропитание В/Гц 380/50
