Прибор для измерения краевого угла

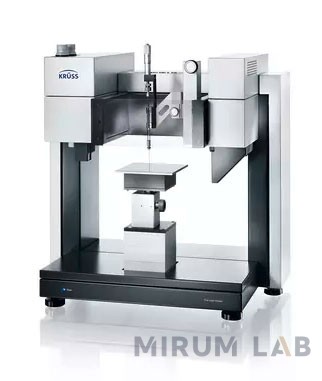

DSA100

Многофункциональный модульный прибор DSA100 - профессиональное решение задач по исследованию поверхностей. Все элементы убраны в корпус прибора и закрыты дверцами и съемными крышками.

Видеокамера позволяет снять изображение капли и передать ее на компьютер, далее уже программа производит расчет и анализ. Стандартная видеокамера может быть заменена на специальные высокоскоростные камеры. Прибор также имеет большой прямоугольный источник света, что снижает блики и улучшает качество изображения.

Прибор не может работать без компьютера. Компьютер позволяет задать параметры работы, а также обработать данные и вывести результаты.

Прибор имеет несколько систем дозирования, в том числе "карусель", благодаря которой возможно автоматическое исследование образца по 1-8 жидкостям без участия оператора. Жидкость подается по магистралям (шлангам) из емкостей. Пространство, в котором перемещается дозирующая система, закрыто защитным прозрачным экраном из плексигласа, чтобы избежать как поломки самой системы, так и обезопасить оператора.

Система DSA100 имеет большой диапазон столиков для образца, которые могут управляться вручную (ручной лифт) или с помощью программы. Оси, управляемые программой, позволяют полностью автоматизировать процесс измерения, в том числе они позволяют построить энергетическую карту поверхности по заданному шаблону. Программа для построения карты поставляется в комплекте с автоматическими осями и программой DSA3.

Базовые комплектации системы: DSA100S, DSA100B, DSA100S и т.п., могут быть дополнены или изменены с помощью дополнительных опций. Кроме того, имеются дополнительные модификации DSA100 для решения специфических задач.

• DSA100 может иметь наклонное основание для исследования стекающих капель (модификация DSA100 tilting table). В этом случае весь прибор крепится на этом основании.
• Для работы с микрообъектами поставляется система микро-дозирования (объём дозировая 50 пкл) и специальное крепление образца. Модификация DSA100M используется в наноисследованиях.
• Для исследования под давлением до 700 бар прибор встраивается в камеру высокого давления (см. DSA100HP).
• Для изучения межфазной реологии поставляется модуль EDM/ODM (модификация DSA100R).
