Анализатор пены в пластовых условиях
HPFA

Анализатор HPFA - инновационное решение для анализа пены в условиях нефтегазоносных пластов.

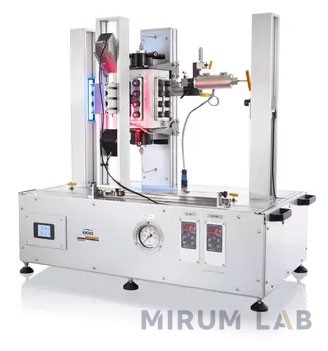

Анализатор пены высокого давления HPFA - это единственный в мире прибор для одновременного анализа количества и структуры пены при высоком давлением. Прибор предоставляет различные возможности для исследования поведения пены в реальных условиях процесса методов вспенивания с помощью пены в третичных методах добычи, а также при гидроразрыве пласта.

Пена формируется в камере высокого давления за счет продувки газа через фильтр (доступны фильтры с разной пористостью). Грамотный подбор фильтра поможет приблизиться к условиям пенообразования внутри конкретного пласта с его характерной пористостью породы. Создать пену может воздухом, диоксидом углерода или азотом, которые часто используются для газового заводнения пластов.

Насколько стабильной остается водная пена, когда она вступает в контакт с масляной фазой, ингибирующей пенообразование? Нагреваемая мини-система дозирования MDS позволяет точно ответить на этот вопрос. По ходу анализа любые требуемые жидкости могут дозироваться в пену сверху или в жидкую фазу снизу при поддержании давления. Воздействия на пену можно наблюдать в режиме реального времени и на основе непрерывной записи данных.

Измерительная ячейка работает при давлениях до 350 бар и температуре до 120°C, что позволяет наблюдать за поведением пены в пластовых условиях. Датчики давления и температуры непрерывно фиксируют измеренные значения и передают данные в программное обеспечение ADVANCE.

Две видеокамеры высокого разрешения, работающие параллельно, регистрируют высоту пены и изображения ламелей пены (структуру пены). Программное обеспечение ADVANCE оценивает изображения в режиме реального времени и определяет вспениваемость и распад пены. Одновременно программа фиксирует изменение количества пузырьков, их абсолютный размер и статистическое распределение при высоком давлении, по аналогии с Анализаторе структуры пены DFA100FSM (при атмосферном давлении).
