Установка с химическим реактором-автоклавом
Gas Hydrate Autoclave

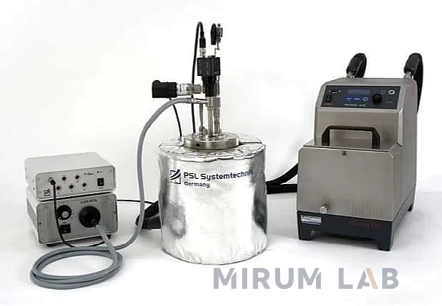

  • Специализируемый стенд Gas Hydrate Autoclaves GHA 200, разработанный компанией PSL Systemtechnik представляет собой установку с химическим реактором-автоклавом для исследования эффективности кинетических и термодинамических ингибиторов образования гидратов и анти-агломератов.

    Применение:

    • Исследование кинетических и термодинамических ингибиторов;
    • Анализ анти-агломератов;
    • Оптимизация концентрации ингибиторов.

    Достоинства:

    • Визуализация эксперимента: фото и видео съемка в ходе испытаний с разрешением 720p.
    • Моделирование приближенных к реальности условий пласта, скважины и трубопровода;
    • Возможность проведения длительных экспериментов (до 30 дней) без вмешательства оператора;
    • Автоматизированная программа испытаний;
    • Настольная компактная система;
    • Легкость в обслуживании и использовании: не требует специальной квалификации персонала.
    Решаемые исследовательские задачи:
    • Разработка методик борьбы с гидратообразованием при добыче и транспортировке;
    • Оптимизация затрат денежных средств при использовании химических методов борьбы с гидратоотложениями;
    • Разработка программ по увеличению межремонтного периода промыслового оборудования, осложненного гидратными пробками;
    • Разработка и исследование ингибиторов гидратообразования;
    • Испытание анти-агломератов для снижения скорости образования газовых гидратов.
    Принцип действия:

    Проба переводится в автоклав (реактор), в котором задаются определенные давление и температура. При помощи магнитной мешалки (в стандартном случае) / якорной мешалки (для проб с высокой турбулентностью), установленной в головке химического реактора, происходит перемешивание пробы. Процесс сопровождается изменением параметров P, T и изменением вращающегося момента мешалки. При достижении в реакторе определенных критических условий (давление/ температура/ турбулентность) в пробе начинают образовываться газовые гидраты. Данный процесс фиксируется системой с помощью высокоточных датчиков температуры и давления, а также системой визуализации – камерами, находящимися внутри автоклава.

    Протекание эксперимента отображается автоматизированной программой испытаний гидратов, реализованной при помощи программного обеспечения компании PSL. Видео и фото съемка осуществляется посредством бороскопа с видеокамерой, установленном на головке химического реактора.

    Имеется функция восстановления резервных копий данных во избежание потери информации в случае перебоев подачи электроэнергии.

    Окна из сапфирового стекла позволяют использовать бороскопы для изучения процессов, происходящих в химическом реакторе. Таким образом образование гидратов отображается в процессе эксперимента в виде фото и видеозаписей. Посредством одного ПК одновременно могут эксплуатироваться вплоть до 6 химических реакторов.

    Съемка фото и видео может проходить как в ручном, так и в автоматическом режиме. В случае перебоев в подаче электроэнергии возможен откат результатов на более ранний срок благодаря функции автоматического перезапуска. Установка снабжена системой контроля качества.

    Стенд GasHydrateAutoclaves легко открывается и закрывается благодаря специально разработанному механизму. Встроенный двойной кожух для управления температурой, датчики температуры и давления и встроенная мешалка обеспечивают полный контроль за ходом эксперимента. Возможно проведения экспериментов длительностью свыше 30 дней. Высококачественная система термостатирования обеспечивает высокую точность поддержания температуры как при нагреве, так и при охлаждении.

    Стенд GHA 350 в разрезе

    Gas Hydrate Autoclaves GHA 350

    Исследовательская установка GasHydrateAutoclaveGHA 350 является модификацией стенда GasHydrateAutoclaveGHA 200, оснащена 3-мя камерами, таким образом, по сравнению с GasHydrateAutoclaveGHA 200 имеет 2 дополнительные боковые камеры, что обеспечивает усовершенствование визуализации процесса:

    • Разрешение SVGA, автоматическая настройка яркости;
    • Расширенное программное обеспечение для видеосъемки;
    • Модуль расширения программного обеспечения для автоматического управления действиями камеры;
    • Анализы изображений.

    Принцип действия установки идентичен с GasHydrateAutoclaveGHA 200. При помощи камер изучается поведение гидратов в жидкой фазе (боковая камера), а также на границе фаз (камера вида сверху и вторая боковая камера). Газовые гидраты образуются преимущественно на разделе фаз, соответственно, более детальная визуализация процесса гарантирует более точные результаты исследований.

    Оптические системы установки GasHydrateAutoclaves GHA 350:
    • Три сапфирных окна, устойчивых к давлению до 5000 psi (34,4 МПа, 344 бар), одно окно обеспечивает вид сверху, второе находится на уровне воды и третье ниже поверхности воды;
    • Три точных макро бароскопа, система оптических линз, ручная фокусировка;
    • Три электронных источника света, регулируемый светодиод (LED), высокая мощность (примерно 150 Вт каждая).

    Стенд GHA 350

    Разница между стендами GasHydrateAutoclavesGHA 200 и GasHydrateAutoclavesGHA 350:
      GHA 200 GHA 350
    Камеры (количество, расположение) 1; сверху 3; 1 сверху, 2 боковые
    Разрешение 1280x1024 пкс, RGB32 каждая 1280x1024 пкс, RGB32
    Давление до 200 бар / 2,900 psi до 350 бар / 5,075 psi
    Возможность измерения крутящего момента Присутствует, без возможности визуализации Присутствует, возможность визуализации при помощи 3-х камер
    Результаты эксперимента:

    Зависимость давления от времени P(t), зависимость температуры от времени T(t) – перепад давления и температуры во время эксперимента служит индикатором гидратообразования

    M (вращающийся момент мешалки) позволяет оценить изменение вязкости образца. Резкий скачок зависимости момента мешалки от времени отображает образование газовых гидратов.

    Комплект поставки:
    • GHA200/GHA350 стенд из нержавеющей стали
    • Магнитная мешалка
    • Датчик давления
    • Датчик температуры Pt100
    • Криостат
    • Windows-ПК, монитор
    • ПО от PSL
    • Материалы для установки
    • Руководство пользователя
    Опциональное оборудование:
    • Бороскопсвидеокамерой
    • Дисплей (D-box) для наблюдения за параметрами давления
    • Для измерения момента:
    • Мешалка с датчиком момента
    • Магнитная муфта
    • Различные виды мешалок
  • Лабораторноеоборудование Gas Hydrate Autoclave GHA 200 Gas HydrateAutoclave GHA 350
    Применение: Для исследования эффективности кинетических и термодинамических ингибиторов образования газовых гидратов и анти-агломератов
    Температура: -10 ... +60 °C (+14 ... +140 °F)
    Точность: 0,1 °C (0,1 K)
    Давление: до 200 бар
    2,900 psi    		 до 350 бар
    5,075 psi
    Точность: 0,5 %
    Объем: 450 мл общий, 200 мл флюида (рекомендовано)
    Оптические средства: Макробороскоп, LED дисплей, оптоволоконный светопровод
    Камера: 1x 1280 x 1024 пкс
    RGB32    		 3x 1280 x 1024 пкс
    RGB32
    Датчик момента Опционально; может быть установлен вместо камеры Присутствует в комплекте поставки
    Шкала измерений 0 - 1 Нм
    Точность/Разрешение 0,1 % шкалы
    Материал: Нержавеющая сталь (V4A), Viton®
    Энергопотребление: макс. 2,200 Вт
    Энергообеспечение: 230 В~ (115 В~ по запросу)
    Вес: Прибл. 40 кг
    (без ПК)    		 Прибл. 45 kg
    (без ПК)
    Габариты: Прибл. 50 x 60 x 60 см
    (без ПК)    		 Прибл. 60 x 60 x 110 см
    (без ПК)
