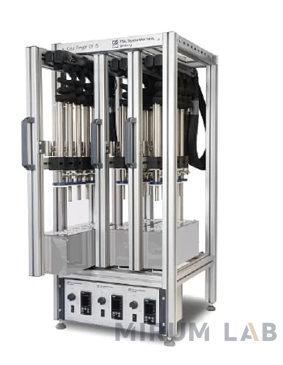

Установка
Cold Finger

  • Применение:

    • Определение степени парафинизации и отложения парафина
    • Определение температуры начала отложения парафина
    • Исследование скорости отложения парафина
    • Разработка ингибиторов парафиновых отложений
    • Оптимизация концентрации ингибитора
    • Контроль качества пробы
    • Количество испытательных ячеек: по 5 шт. в каждом блоке, максимум 3 блока (до 15 ячеек).
    • Ячейки расположены в отдельных стойках (блоках) с независимым доступом, не менее 5 ячеек и 5 стержней в каждой стойке (блоке).
    • Возможность доступа к каждому охлаждающему стержню без прерывания эксперимента.
    • Объем ячейки: 80-200 мл.
    • Температура потока в стержнях: от - 10 до +60 °C (расширенный температурный диапазон по запросу).
    • Температура пробы: от - 5 до + 80 °C (расширенный температурный диапазон по запросу).
    • Раздельный контроль температуры проб и температуры стержней.
    • Точность поддержания температуры потока (на воздухе): не менее ± 0,5 °C.
    • Независимый контроль температуры для каждого блока ячеек.
    • Встроенная магнитная мешалка для каждой ячейки.
    • Скорость перемешивания: от 0 до 2000 об/мин.
    • Возможность независимого доступа к каждой стойке (блоку) с ячейками без прерывания эксперимента.
    • Индивидуальный контроль скорости перемешивания для каждой из ячеек.
    • Возможность управления процессом эксперимента с помощью программного обеспечения.
    • Возможность раздельного задания и поддержания температуры в каждой из ячеек (в стержнях и пробах) с помощью программного обеспечения.
    • Возможность записи и хранения данных о весе стержней в программном обеспечении.
    • Электропитание:
    Простота эксплуатации установки

    1) - Поместите образец в холодный палец

    2) Опустите холодный палец и измерьте

    3) Конец испытания: снимите холодную втулку пальца

    4) Взвесьте холодный рукав, и все готово!

    Схема установки
    Принцип работы прибора

    Процесс осаждения парафинов зависит от многих факторов. Важным фактором является не только температура начала выпадения парафинов (ТНВП), но также важно общее содержание парафина в нефти и сдвиговый эффект осаждения. Испытательный стенд ColdFinger создан для исследования данных факторов.

    Принцип работы установки основан на создании разницы температур между охлаждающим элементом (стержнем) и ёмкостью с перемешанной и нагретой нефтью. Терморегулируемый металлический стержень погружается в пробу и медленно охлаждается. Содержащиеся в пробе парафиновые компоненты начинают осаждаться на поверхности стержня. Через установленный промежуток времени стержень извлекается. Взвешивая стержень и сравнивая полученный вес с исходным весом стержня, можно определить массу выпавшего парафина. Конечное количество осажденного парафина говорит о степени парафинизации пробы.В зависимости от степени воздействия на пробу, ТНВП может быть различной. Скорость осаждения парафинов зависит не только от температуры охлаждающего стержня, но и от температуры пробы и скорости её перемешивания.

    Стандартный комплект поставки:
    1. Основной модуль ColdFinger – 1 шт.
    2. Стойка (блок) на 5 испытательных ячеек – от 1 до 3 шт.
    3. Испытательные ячейки, состоящие из емкостей для проб объемом 80 мл и охлаждающих стержней с калиброванным весом – по 5 шт. на каждый блок ячеек.
    4. Комплект для проведения низкотемпературных испытаний:
      • Циркуляционный термостат-криостат для контроля температуры потока в стержнях с диапазоном рабочих температур от -10 до + 60 °C – по 1 шт. на каждый блок ячеек.
      • Циркуляционный термостат-криостат для контроля температуры пробы нефти с диапазоном рабочих температур от - 5 до + 80 °C – по 1 шт. на каждый блок ячеек.
    5. Цифровые лабораторные весы с внешней калибровкой. Диапазон взвешивания 120 г, 1-й класс точности по ГОСТ Р 53228-2008 – 1 шт.
    1. Встроенная магнитная мешалка – по 1 шт. на каждый блок ячеек.
    2. Набор контрольно-измерительных приборов – 1 к-т.
    3. Запасные стержни (нержавеющая сталь) с калиброванным весом – 5 шт.
    4. Емкости для проб объемом 80 мл – по 5 шт. на каждый блок ячеек.
    5. Рабочая станция на базе ПК последнего поколения – 1 комплект.
    6. Программное обеспечение для автоматизированного управления работой системы – 1 копия.
    7. Комплект сопроводительной документации на русском и английском языках.
    8. Программа периодической метрологической аттестации системы.
    Опциональное оборудование:
    • Дополнительная стойка (блок) на 5 испытательных ячеек – расширение максимального количества ячеек до 15 шт.
    • Расширенный комплект поставки для проведения низкотемпературных испытаний с температурой стержней до -20 °C или -40 °C.
    • Возможность индивидуального контроля температуры в каждой ячейке и каждом стержне.
    • Испытательные камеры высокого давления (до 172 бар).
    • Циркуляционные термостаты-криостаты брендов Julabo и Huber.
  • Параметр Значение

    Светочувствительность

    О0.005 лк

    Температурный диапазон

    до +200°С (+392°F)

    ОВстроенный температурный датчик

    PT100

    Разветвлённый световод оптического датчика

    Оптический датчик для работы в условиях давления окружающей среды

    нержавеющая сталь

    Напряжение

    110/240 В, частота 50/60 Гц
