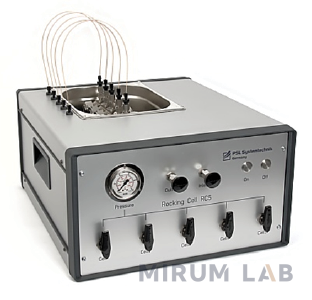

Система исследования газовых гидратов
Rocking Cell System
Система исследования газовых гидратов RC5 - это автоматическая система, предназначенная для исследования газогидратов, отбора и анализа ингибиторов гидратообразования и тестирования их на совместимость.
Испытательная установка RC5 воспроизводит наиболее агрессивные условия для исследования ингибиторов гидратообразования и коррозионных ингибиторов в лабораторных условиях.
Применение
- Разработка, тестирование и оптимизация кинетических ингибиторов гидратообразования (KHI);
- Изучение влияния коррозионных ингибиторов (CI);
Принцип работы системыОсновывается на постоянном угловом перемещении охлажденных ячеек, находящихся под давлением. Данные ячейки называются качающимися ячейками. В качающихся ячейках моделируются условия реального трубопровода. В процессе качания шарик внутри ячейки непрерывно вращается и перемещается по всей длине испытательной ячейки, перемешивая флюид и газ. Движение шарика приводит к возникновению значительных сдвиговых напряжений и турбулентности в испытательной камере.
Все испытательные камеры заполнены испытательным флюидом (вода, нефть или др.) с добавлением определенного количества ингибитора. Испытательные камеры охлаждаются до заданной температуры. Затем подается газ для создания в каждой испытательной камере давления до 200 бар (2900 psi). Давление в каждой испытательной ячейки задается и поддерживается индивидуально, независимо друг от друга.
Конструкция системы
5 испытательных ячеек установлены на подвижной оси в закрытом жидкостном охлаждающем термостате. В течение эксперимента только ось совершает вращательное возвратно-поступательное движение, термостат остается неподвижным. Конструкция испытательной установки предполагает возможность расширения количества испытательных ячеек до 10 шт. Испытательные ячейки закрепляются на оси с помощью магнитов, благодаря чему они могут быть с легкостью извлечены для заполнения или очистки.
Ход эксперимента- Моделирование поточных условий: испытательные ячейки качаются с регулируемой скоростью и углом наклона. Эксперимент проходит по регулируемой температурной программе с возможностью пошагового увеличения температуры.
- Приостанавливание: испытательные камеры фиксируются в заданном положении (от 0° до 45°). Проба охлаждается или нагревается до требуемой температуры.
- Рестарт-тест: испытательные ячейки возобновляют качание с задаваемой скоростью и углом поворота и охлаждаются или нагреваются до задаваемой температуры.
Программное обеспечениеСистема оборудована специализированным программным обеспечением WinRC, которое производит регистрацию, обработку и запись экспериментальных параметров (температура, давление) и комфортный для пользователя экспорт данных, а также предоставляет возможность детальной проработки программы эксперимента. Гибкость эксперимента достигается за счет варьирования следующими параметрами: температура, скорость поворота, угол поворота, длительность испытания, длительность приостановки, положение испытательной камеры в течение приостановки.
Параметр Значение Скорость вращения ячейки: регулируемая 1 ... 20 мин -1 Угол наклона ячейки: регулируемый 0 … 45° Угол приостановки 0 … 45° Рабочая температура -10 °C ... +60 °C Объём испытательной камеры 40.13 см3 Материал испытательной камеры нержавеющая сталь (AISI 316L) Объём термостата 9,5 л Охлаждающий флюид смесь воды и гликоля Возможность проведения непрерывных многосуточных испытаний до 30 суток Энергопотребление 90 Вт (RC5) + 2,900 Вт (термостат) Габаритные размеры (без термостата) 51 х 60 х 29 см Вес 21 кг (без термостата)
