Испытательный стенд
Differential Scale Loop

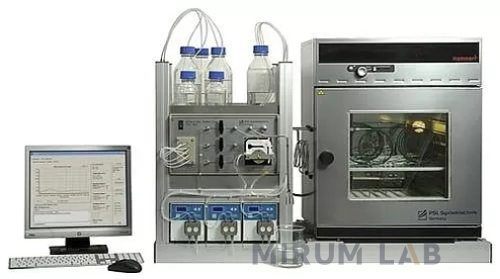

Differential Scale Loop DSL - полностью автоматизированный испытательный стенд для исследования процесса образования солевых отложений и засорения трубопровода
Применение
- Исследование отложений на стенках трубопровода, водопровода и промыслового оборудования
- Изобретение и тестирование ингибиторов
- Оптимизация концентрации ингибитора
- Оптимизация водоочистки
Принцип работы системыДля проведения испытания используется 3 ВЭЖХ-насоса. Два раствора (раствор аниона и раствор катиона) перемешаны с третьей жидкостью, которая содержит заданное количество ингибитора. Два соляных раствора перемешиваются и прокачиваются через испытательный трубопровод. За счет увеличения растворимости хотя бы одна соль начинает осаждаться и кристаллизоваться на стенках трубопровода. Таким образом, диаметр испытательного трубопровода уменьшается.
В зависимости от условий испытания, в трубопроводе образуется ламинарный поток нефти. Любой ламинарный поток подчиняется закону Хагена- Пуазёйля. Следствие из этого закона гласит, что изменение давления в трубопроводе обратно пропорционально значению радиуса трубопровода в четвертой степени. Это означает, что любое, даже незначительное изменение диаметра трубопровода приводит к перепаду давления в трубопроводе.
Испытательный стенд DSL предоставляет возможность измерения данного перепада давления в трубопроводе и, путем обработки измерительных данных, получения информации о начале процесса образования солевых отложений.
Схема установкиСтандартный комплект поставки:- УстановкаDifferentialScaleLoop, основнойблок – 1 шт.
- Управляемый компьютером ВЭЖХ насос (2 поршня, 1 поршень обратного давления) – 3 шт.
- Датчик абсолютного давления – 1 шт.
- Датчик перепада давления – 1 шт.
- Клапан обратного давления – 1 шт.
- Встроенная разрывная мембрана –1 шт.
- Поддон для слива раствора – 1 шт.
- Комплект инструментов для насосов: малогабаритный ручной шприцевой насос для подкачки; плунжерный адаптер и всасывательная трубка; набор ключей – 1 шт.
- Управляемый компьютером суховоздушный термостат с возможностью измерения температуры внутри трубопровода и выводом температуры на дисплей – 1 шт.:
- Термопреобразователь типа PT100 – 2 шт.
- Измерительный капилляр (нержавеющая сталь) длиной 3 м – 3 шт.
- Емкости для проб–10 шт.
- Комплект запасных частей на год работы, включающий дополнительные измерительные капилляры из алюминия, нержавеющей стали, меди – 1 к-т.
- Рабочая станция на базе ПК последнего поколения – 1 комплект.
- Программное обеспечение для автоматизированного управления работой системы – 1 копия.
- Комплект сопроводительной документации на русском и английском языках.
- Программа периодической метрологической аттестации системы.
Опциональное оборудование:- Опция «Среднее давление»
- Увеличение диапазона рабочего давления до 172 бар
- Опция «Высокое давление»:
- Увеличение диапазона давления до 400 бар
- Увеличение диапазона перепада давления до 20 бар
- Специализированная испытательная камера для моделирования засорения фильтров
- Интегрированная испытательная камера для исследования солевых отложений и засорения фильтров, сменный фильтр и сменная ёмкость для проб, нержавеющая сталь
- Применима для исследования засорения фильтров
- Возможность отбора проб солей для стороннего анализа (Рамановская спектроскопия, рентгенография)
- Фильтрационная фритта из нержавеющей стали 2 мкм / 5 мкм (по 2 шт.)
- Ёмкости для проб высокого давления
- Ёмкость для проб из нержавеющей стали (до 25 шт.)
- Расширенный низкотемпературный диапазон
- Дополнительный жидкий термостат для низкотемпературных испытаний
- Термостат-криостат, диапазон температур: -25 .. +150 °C
- Дополнительный испытательный капилляр и дополнительная возможность предварительного прогрева пробы
- Расходомер Кориолиса
- Встроенный расходомер для высокоточных условий измерения
- Расходомер Кориолиса, автоматический контроль расхода
- Точность измерения расхода: ±0,2 %
- Потоковый рН датчик
- Встроенный рН датчик на выходе из испытательного трубопровода
- Измерение рН среды и автоматическая запись результатов в течение испытания
- Диапазон рН: 0 … 14 рН
- Автоматический перезапуск испытания для восстановления кислотно- щелочного баланса
- Включает в себя 3 буферных раствора для калибровки
- Потоковый датчик измерения удельной электрической проводимости
- Встроенный датчик измерения удельной электрической проводимости на выходе из трубопровода
- Измерение измерения удельной электрической проводимости и автоматическая запись результатов в течение испытания
- Диапазон удельной электрической проводимости: 0 … 1000 мкСм/см
- Технические характеристики
- Температурный диапазон в испытательном трубопроводе: от +30 до +250 °C (расширенный температурный диапазон по запросу).
- Диапазон давления от 1 до 45 бар (расширенныйдиапазон до 200 или 400 бар опционально).
- Расход насосов: от 0,1 до 5 мл/мин .
- Максимальный расход исследуемого флюида: до 10 мл/мин.
- Диаметр испытательной линии: 0,75 мм.
- Сменный измерительный капилляр: 2 запасных капилляра (нержавеющая сталь / другой материал по запросу).
- Возможность выбора между предварительным перемешиванием ингибитора с пробой или прямым впрыскиванием ингибитора в испытательный цикл.
- Полностью прогреваемые трубы и патрубки подготовительных линий выполнены из Монели.
- Компактный алюминиевый корпус.
- Программное обеспечение WinDSL с возможностями:
- Автоматизированныесбор, обработка и визуализацияданных;
- Длительных круглосуточных испытаний;
- Автоматическая очистка системы;
- Возможность тестированиядиссольверов солевых отложений с автоматическим дозированием реагентов (опция);
- Экспорт данных в подготовленные шаблоны отчетов.
- Напряжение 230 В, частота 50 / 60 Гц, максимальная мощность 2500 Вт.
