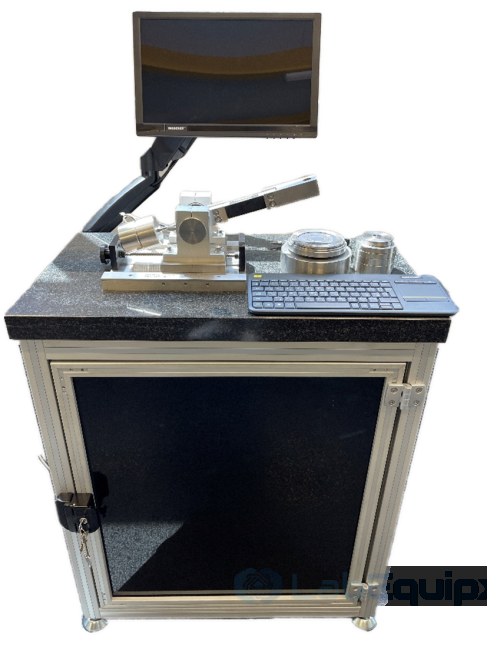

Испытательный стенд
ШАР-ДИСК-01

  • Испытательный стенд «ТРИБОТЕСТ «ШАР-ДИСК-01» реализует наиболее распространенную схему сравнительных испытаний материалов на трение и износ – штифт по диску. Иногда используется шарик. В англоязычной литературе эта схема называется Pin on Disc и Ball on Disc.

    Диск из исследуемого материала вращается с постоянной скоростью, а на неподвижный штифт (шарик) давит сила от веса грузов.

    По массовости использования это самая распространенная схема лабораторных испытаний материалов на трение. Благодаря этому результаты ваших испытаний можно сравнивать с результатами, полученными в других лабораториях.

    Испытательный стенд предназначен для испытаний материалов на трение и износ в соответствии с международным стандартом ASTM G99.

    Какие материалы можно испытывать
    • Стенд используется для испытаний конструкционных материалов, покрытий на трение и износ. При этом оцениваются фрикционные свойства материалов (по коэффициенту трения) и износостойкость. Методика по оценке трибологических свойств материалов в условиях сухого трения закреплена стандартом ASTM G99.
    • Стенд снабжен ванной для проведения опытов в жидкости. Можно оценить, как ведут себя материалы в жидкостях различного состава.
    • Стенд позволяет оценить смазочные свойства пластичных смазочных материалов, работающих в условиях граничного трения.
    • Стенд позволяет проводить испытаний покрытий на ресурс по критерию коэффициента трения.
    Стандарты

    Методика испытания материалов и покрытий на трение и износ в условиях сухого трения закреплена стандартом ASTM G99 «Standard Test Method for Wear Testing with a Pin-on-Disk Apparatus».

    Оборудование аттестовано в российском аккредитованном метрологическом центре на соответствие указанной выше методике.

    Автоматизация

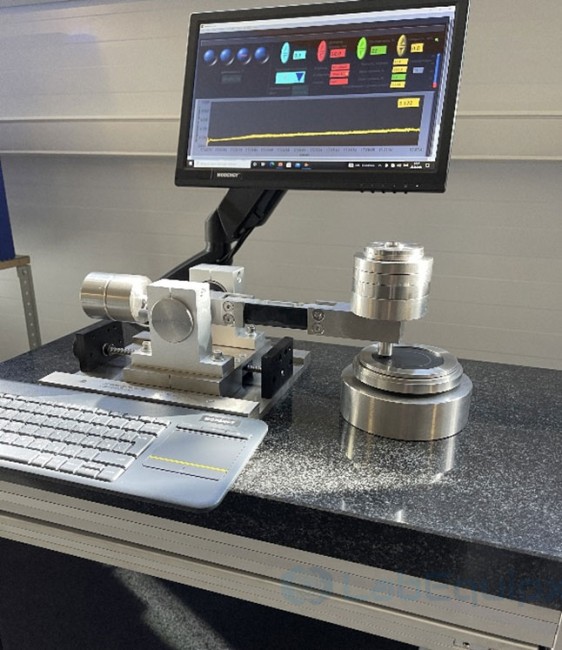

    Стенд управляется с помощью сенсорного монитора. Процесс запуска и остановки стенда автоматизирован. При испытаниях покрытий на ресурс по критерию коэффициента трения стенд самостоятельно остановится при превышении заданного максимального значения.

    В процессе испытаний ведется запись данных коэффициента трения, которые записываются в файл с разрешением *.csv или *.xls.

  • Технические характеристики
    Параметр Значение
    Кинематическая схема Шар-диск, штифт-диск
    Диаметр шара/штифта D, мм 6,35; 10
    Максимальное усилие на образец N, H 25
    Скорость скольжения, м/с 0,1…1
    Пределы допустимых относительных отклонений воспроизведений силы, действующей на штифт, % ± 1,5
    Габариты, мм 1400х800х400
    Регистрируемые параметры Коэффициент трения, износ*
    Диапазон измерения коэффициента трения f 0,03…1
    Точность определения коэффициента трения ±1,5%
    Среда для испытаний Воздух
    Температура образцов Комнатная
    Материал шарика ШХ15; Al2O3, Si3N4
    Оборудование для сбора данных АЦП/ЦАП National Instruments
    Программа обработки данных Программа на LabVIEW 2017
    Компьютер для обработки сигналов и вывода данных на экран Системный блок с процессором Core i5 и сенсорный монитор.
    Исполнение Напольное
    Управление стендом Сенсорное
