Испытательный стенд
ШТИФТ-ДИСК

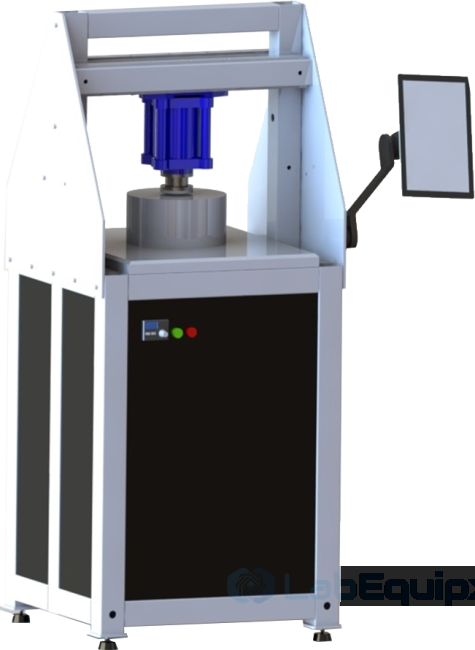

Испытательный стенд «ТРИБОТЕСТ «ШТИФТ-ДИСК» предназначен для испытаний материалов на трение и износ по кинематической схемам штифт-диск и кольцо-кольцо.
Испытательный стенд «ТРИБОТЕСТ «ШТИФТ-ДИСК» позволяет проводить испытания на трение и износ полимерных материалов. Реализована 3 точечная схема контакта (за одно испытание используется 3 штифта из исследуемого материала). В качестве вращающего диска используется диск из ШХ15. В комплект входит оснастка для испытаний по кинематической схеме «кольцо-кольцо».
Какие материалы можно испытывать- Стенд предназначен для испытаний полимеров, конструкционных материалов, покрытий на трение и износ.
- Стенд снабжен климатической камерой, которая позволяет проводить испытания в диапазоне температур от +400 до -80 0 С.
АвтоматизацияСтенд управляется с помощью сенсорного монитора. Процесс запуска и остановки стенда автоматизирован. В процессе испытаний регистрируются износ и коэффициент трения. При испытаниях покрытий на ресурс по критерию коэффициента трения стенд самостоятельно остановится при превышении заданного максимального значения.
В процессе испытаний ведется запись данных коэффициента трения, которые записываются в файл с разрешением *.csv или *.xls.
Параметр Значение Кинематическая схема штифт-диск Диаметр штифта D, мм
(за одно испытание устанавливается 3 штифта)10 Максимальное усилие на образец N, H 2 500 Н Скорость скольжения, м/с
(при номинальном диаметре дорожки трения 0,09м)2,5…25 Пределы допустимых относительных отклонений воспроизведений силы, действующей на штифт, % ± 1,5 Ориентировочные габариты, мм 1400х800х800 Регистрируемые параметры Коэффициент трения, износ Диапазон измерения коэффициента трения f 0,03…1 Точность определения коэффициента трения ±1,5% Среда для испытаний Воздух Температура образцов +400…-100 Оборудование для сбора данных АЦП/ЦАП National Instruments Программа обработки данных Программа на LabVIEW 2017 Компьютер для обработки сигналов и вывода данных на экран. Системный блок с процессором Core i5 и сенсорный монитор. Исполнение Напольное Управление стендом Сенсорное
