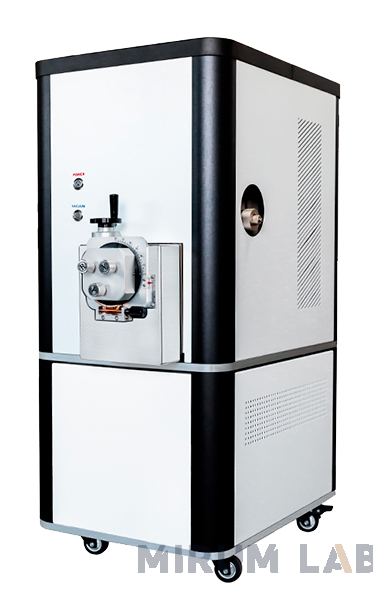

Сканирующий микроскоп MINI SEM A5100

  • MINI SEM A5100 — компактный сканирующий электронный микроскоп с вольфрамовым катодом, 20x~150000x

    Компактный MINI SEM A5100 предназначен для функциональной диагностики широкого спектра соединений и материалов, элементного анализа соединений, кристаллов, минералов и материалов, определения фазового и фракционного состава различных композитных материалов, кристаллических осадков, керамик, исследование морфологии поверхностей различных кристаллов и материалов с высоким разрешением и увеличением.

    • Разрешение: 5нм@З0кВ (BSE),
    • Увеличение: 20x – 150 000X
    • Размер образца: 80 мм,
    • Ускоряющее напряжение: 1-30кВ
    • Стандартный X/Y/R 3-осевой столик образца, опционально: 5-осевой рабочий столик образца X/Y/Z/R/T
    • 2-ступенчатая электромагнитная конденсорная линза, 1-ступенчатый электромагнитный объектив
    • Вакуумная система: 1 Турбомолекулярный насос + 1 Форвакуумный насос
    • Авто старт, Авто фокус, Авто яркость/контраст
    • Разрешение: 5нм@З0кВ (BSE),
    • Увеличение: 20x – 150 000X
    • Размер образца: 80 мм,
    • Ускоряющее напряжение: 1-30кВ
    • Стандартный X/Y/R 3-осевой столик образца, опционально: 5-осевой рабочий столик образца X/Y/Z/R/T
    • 2-ступенчатая электромагнитная конденсорная линза, 1-ступенчатый электромагнитный объектив
    • Вакуумная система: 1 Турбомолекулярный насос + 1 Форвакуумный насос
    • Авто старт, Авто фокус, Авто яркость/контраст
    Технические характеристики

    Разрешение

    5нм при 30кВ(BSE)

    Увеличение

    20x~150000x

    Электронная пушка

    Предварительно центрированный вольфрамовый катодный узел, автоматическое управление током пучка

    Напряжение

    Ускоряющее напряжение от 1KV до 30KV, 1KV/5KV/10KV/15KV/20KV/30KV-6 Steps

    Система линз

    Двухступенчатый электромагнитный конденсор, объективная электромагнитная линза

    Диафрагма

    Сменные диафрагмы 30/50/50/100мкм, для получения изображений высокого разрешения

    Вакуумная Система

    Форвакуумный насос, 100 литров/минуту

    Турбомолекулярный насос, 70 литров/сек, Время откачки <3 минут

    Полностью автоматизированное управление откачки вакуума

    Детекторы

    SE: Детектор вторичных электронов

    BSE: Детектор обратно отраженных электронов (Опция)

    Рабочий столик образца

    3-осевой столик образца с ручным приводом.

    Диапазон перемещений: X=40мм, Y=40мм, R=360°



    5-осевой столик образца с ручным приводом   (Опция)

    Диапазон перемещений: X=40мм, Y=40мм, Z=40мм, R=360°, T=-0°~+90°(Механическое)

    Размеры столика образца

    Диаметр: 80мм, Высота: 30мм

    Смещение Изображения

    X, Y Смещение изображения ±150мм

    Система сканирования изображения

    Быстрое сканирование: 320x240 (Время сканирования: 0.1 sec.)

    Медленное сканирование: 640x480 (Время сканирования: 3 sec.)

    Фото Режим 1: 1280x960, Фото Режим 2: 2560x1920

    Фото Режим 3: 5120x3840

    Формат Изображения

    BMP, JPEG, PNG, TIFF

    Автоматические Функции

    Авто Старт, Авто Фокус, Авто Яркость/Контраст

    Отображение информации

    Увеличение, тип детектора, ускоряющее напряжение, вакуумный режим, логотип (текст), дата и время, текстовый маркер, шкала.

    Компьютер и Программное обеспечение

    PC рабочая станция Win 10, с профессиональным программным обеспечением для обработки изображений для всестороннего контроля управления сканирующим электронным микроскопом

    Требования к компьютеру: не хуже Intel I5 3.2GHz, 4G оперативная память, 24" IPS LCD Monitor, 500G Жесткий диск, мышь, клавиатура.

    Size & Weight

    Консоль микроскопа 460x600x950мм, Общий вес 95кг

    A7000, A7001 Стандартный

    комплект инструментов и запасных частей
